Термомара Positherm (термопара Позитерм) 400мм. Назначение и область применения

Преобразователи термоэлектрические одноразового применения серии Positherm (далее по тексту – ТП) предназначены для измерения температуры жидких металлов путем кратковременного погружения термопар в расплав металла( термопара для меди, термопара для чугуна, термопара для стали). Термопара Позитерм, Poziterm, Positerm, Positherm, Positherm Non Splash.

Термопары из благородных металлов платиновой группы(платино0родиевые) применяются в металлургии и литейном производстве для кратковременного измерения температуры жидких металлов в различных металлургических агрегатах и технологиях.

Описание

Принцип работы термопар основан на термоэлектрическом эффекте – генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Серия преобразователей Positherm включает в себя следующие модели: Positherm ТС, Positherm NS, Positherm MD, Positherm LC.

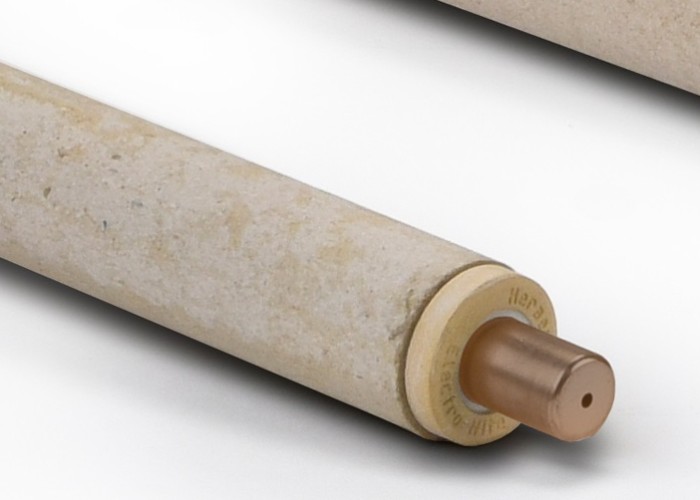

Преобразователи модели Positherm ТС состоят из термопарных вставок с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ Р 8.585/МЭК 60584: S, R и В, закрепленных в многослойных картонных трубках. Термопарные вставки снабжены шлакозащитными колпаками из стали (для измерения температуры в стали и чугуне), алюминия (для измерения температуры в цветных металлах и сплавах, а также стали и чугуна при небольших перегревах) и меди (для измерений в меди и сплавах на ее основе). ТП Positherm ТС используются в составе погружного жезла для одноразового кратковременного погружения в жидкий металл.

ТП Positherm NS отличаются от ТП Positherm ТС специальным безбрызговым покрытием картонной вставки, которое обеспечивает безопасность измерений температуры жидких металлов в небольших агрегатах и печах, когда персонал находится вблизи расплава.

ТП Positherm MD имеют термопарные вставки без шлакозащитных колпачков и обеспечивают возможность многоразового измерения температуры в небольших плавильных агрегатах при отсутствии шлаков на поверхности жидкого металла.

ТП Positherm LC представляют собой ручные жезлы с различными термопарными вставками для погружения в жидкий металл.

Основные технические характеристики Positherm

Типы номинальной статической характеристики (НСХ) преобразования

по ГОСТ Р 8.585/МЭК 60584: S, R, В.

Максимальная рабочая температура, °С (в зависимости от НСХ): 1767 (S, R);

1820(B).

Пределы допускаемых отклонений ТП от НСХ, °С (при 1554 °С): от О до 3.

Время выхода на стабильное значение ТЭДС, с: от 3 до 6.

Длина U-образной кварцевой трубки, мм: 32.

Длина картонной трубки, мм: от 150 до 1700.

Диаметр картонной трубки для термопарных вставок мм:

– внутренний: 17,9;

– внешний: 29,5. (*) Примечание: при содержании влаги в картонной трубке от 5 до 10%.
